EDA (Electronic Design Automation) 是一种设计软件，主要应用于电子设计领域，具备设计、布线、仿真和验证等功能。 简单地理解，EDA 是专门用来设计芯片的软件。利用 EDA 设计软件，工程师将芯片 的电路设计、性能分析、设计芯片版图的整个过程交由计算机自动处理完成。

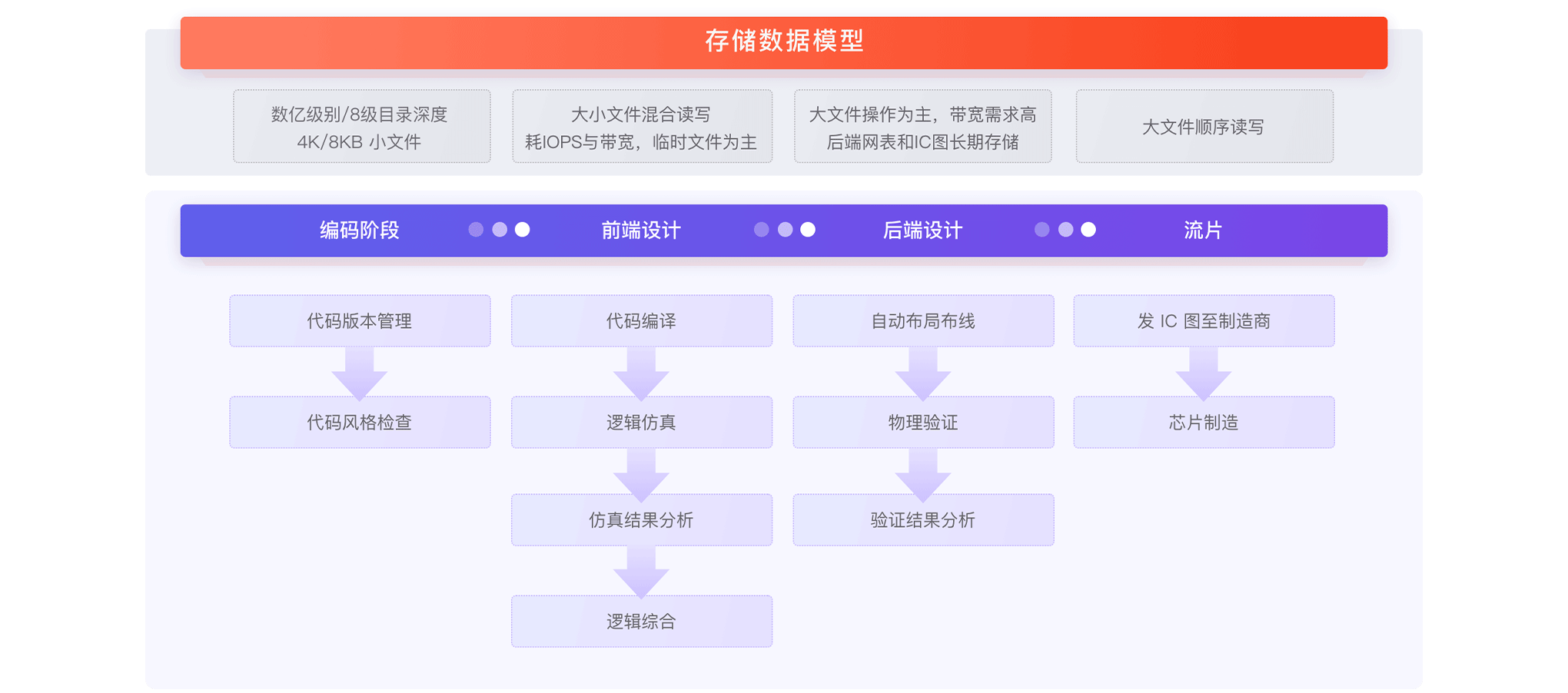

在整个设计过程中，工程师需要不断改进设计，不断迭代，不断进行仿真测试验证。因此，在 EDA 芯片设计和仿真过程中会生成大量仿真和测试验证工作， 当大量作业并行运行时，会产生大量 IO 负载，并且对元数据和数据，小文件 IOPS 及大文件顺序访问带宽，都有极高的要求。

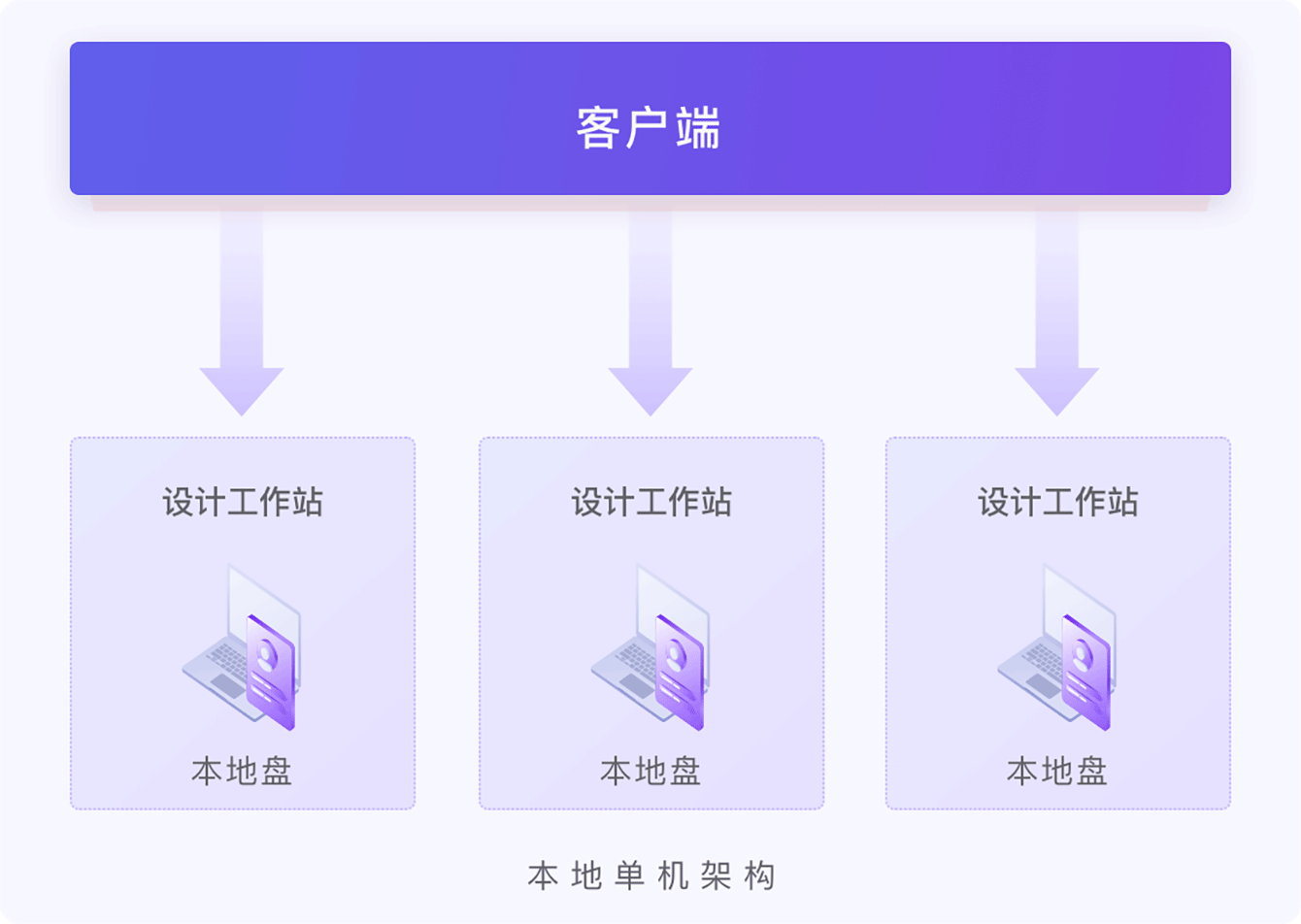

协作困难 传统存储或单机架构，无法满足设计师多人协作，设计效率低下；
数据孤岛 各工作站间数据需手动拷贝，数据孤岛，无法共享协作；
弹性不足 随着业务的增长，性能不能横向扩展，并发作业不能满足，影响芯片推向市场的交付；
性能受限 存储容量使用不均，部分节点容量不足，部分节点容量充足，空间利用率低下；
利用率低 传统存储或单机架构，无法满足设计师多人协作，设计效率低下；
操作不便 在逻辑设计阶段逻辑仿真处理周期比较长，需要将波形分析文件拷贝到本地做仿真；
运维复杂 成本高，不能统一运维管理，耗时耗力，过程数据删除时比较耗时。

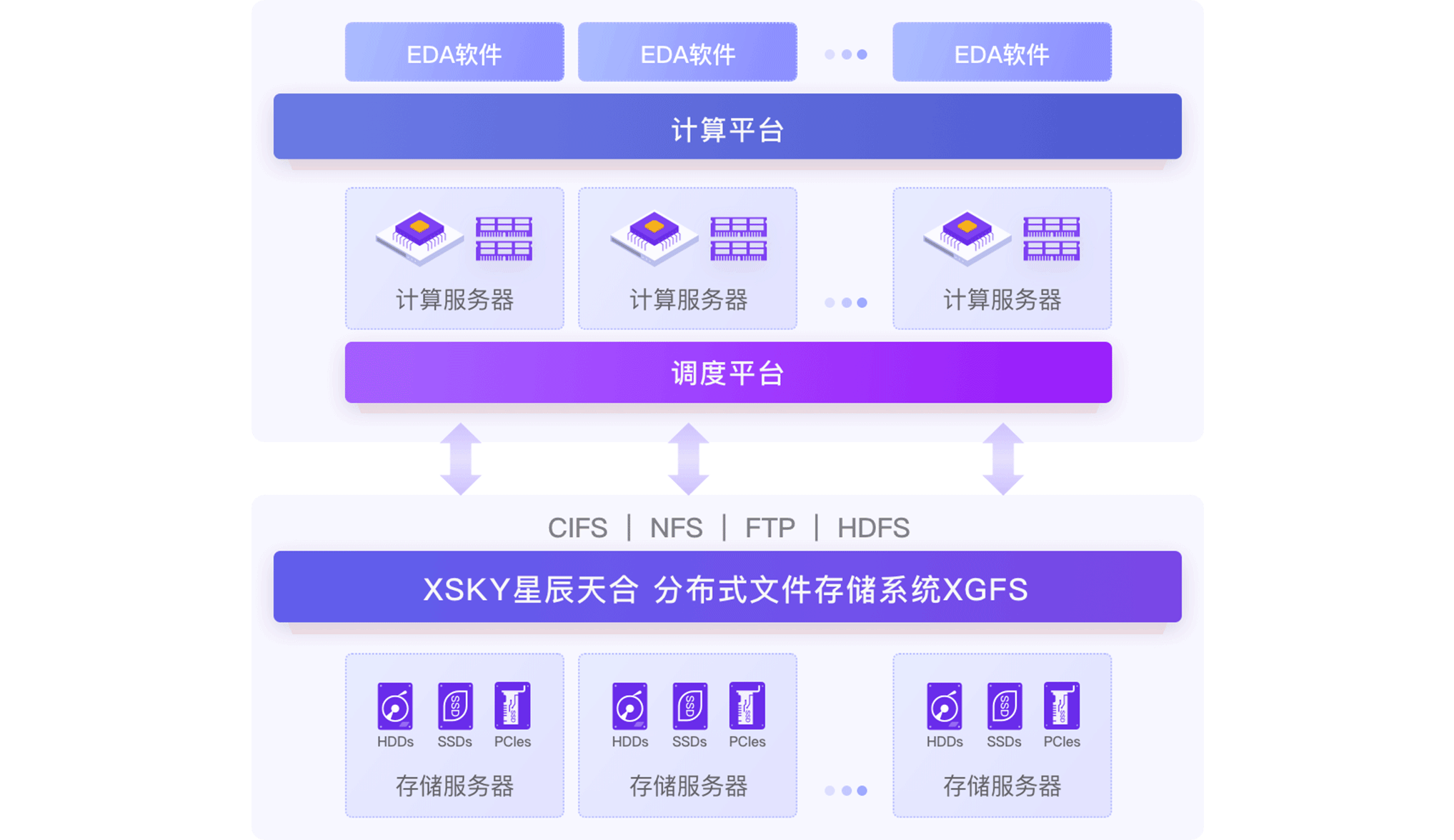

为 EDA 设计量身定制的高性能分布式文件存储解决方案，采用存算分离方式，EDA 设计软件运行在计算服务器， 后端存储挂载 XSKY星辰天合分布式文件存储系统 XGFS。存算分离架构可以根据 EDA 设计对计算和存储不同的发展要求， 计算和存储分别灵活横向扩展，满足中大规模 EDA 集群并行访问数据的需求，保证 EDA 数据访问高性能要求下， 可将单个文件系统中容量从数 TB 级扩展到数十 PB 容量级别。同时支持高性能 EC、WORM、快照、配额、整池扩容等企业级高级特性。
